當你握住一款旗艦手機，那種沉甸甸的質感、溫潤的觸感和堅硬的骨架，很大程度上來自于它的中框。手機中框不僅是屏幕與后蓋的連接橋梁，更是內部精密元件的保護屏障，是天線信號的窗口，也是品牌設計語言的集中體現。CNC精密加工，正是將一塊不起眼的鋁板或鈦合金，鍛造成這種集萬千功能于一身的“鋼筋鐵骨”的必要途徑。本文將深入拆解手機中框的CNC加工全流程，揭示其背后的工藝奧秘。
圖1：手機中框是連接屏幕、后蓋，承載天線、按鍵和內部元件的核心結構件
中框是整機的“骨架”，決定了手機的剛性和抗彎能力。在跌落、擠壓時，中框首當其沖，保護內部脆弱的屏幕和主板。因此，它需要具備足夠的強度和韌性，材料選擇和結構設計至關重要。
隨著全金屬機身時代的終結，現在的中框本身就被設計為天線系統的一部分，或通過精密的注塑工藝將天線隔斷條（白帶）集成其中。這些隔斷條的寬度、位置、平整度直接影響信號強度。
音量鍵孔、電源鍵孔、卡槽、揚聲器孔、Type-C接口、麥克風孔……數十個精密特征被集成在狹長的中框上。每個孔的位置、尺寸、垂直度都必須精確無誤，否則會導致按鍵卡滯、插拔不暢。
中框的弧度、高光倒角、磨砂質感、顏色，共同構成了手機的外觀語言。CNC加工后的表面質量，直接決定了后續拋光、噴砂、陽極氧化等表面處理的效果。
手機中框的材料選擇，經歷了從塑料、不銹鋼到鋁合金，再到如今鈦合金的演進。每一次材料變革，都伴隨著加工難度的躍升。
代表牌號： 6061、6063。
優勢： 綜合性能優異，強度適中，加工性能好，陽極氧化效果佳，成本可控。
應用： 中端至旗艦機型的主力材料。
代表牌號： 7075-T6。
優勢： 強度極高（接近鋼材），常用于需要剛性的部位。
加工挑戰： 殘余應力大，加工后易變形，對熱處理和工藝控制要求極高。
代表牌號： 304、316L。
優勢： 拋光后可獲得鏡面效果，質感出色，硬度高。
加工挑戰： 重量大，切削難度高，對刀具磨損快。
代表牌號： TC4、TA2。
優勢： 比強度極高（強度/密度比遠超鋁合金和不銹鋼），親膚耐腐蝕。
加工挑戰： 導熱性差，加工硬化嚴重，刀具消耗大，良率控制難度極高。這正是高端CNC加工能力的試金石。
一個手機中框的誕生，通常需要經歷數十道CNC工序，材料去除率高達90%以上。以下是典型的核心流程：
從擠壓鋁型材上切割出單個胚料。然后進行粗加工，快速去除大量余量，形成中框的初步輪廓。此階段刀具磨損快，但對精度要求相對較低，重點是效率。
粗加工后會釋放大量內應力，導致變形。因此需進行去應力退火處理。之后進行半精加工，進一步接近最終尺寸，并為精加工留出均勻余量。
這是決定中框最終精度的階段。包括：
內外形精銑： 保證整體輪廓尺寸和壁厚均勻。
復雜弧面加工： 手機側面曲率、轉角等，需用五軸或四軸聯動完成。
精密孔系加工： 鉆削和鉸削所有按鍵孔、接口孔，保證尺寸和位置。
天線槽加工： 銑削出用于注塑的天線隔斷槽，槽的寬度和深度精度直接影響信號。
用極小的球頭刀或專用倒角刀，在中框的邊緣加工出閃亮的高光邊，提升質感。同時，整體表面需達到一定粗糙度，為后續噴砂、陽極氧化做準備。

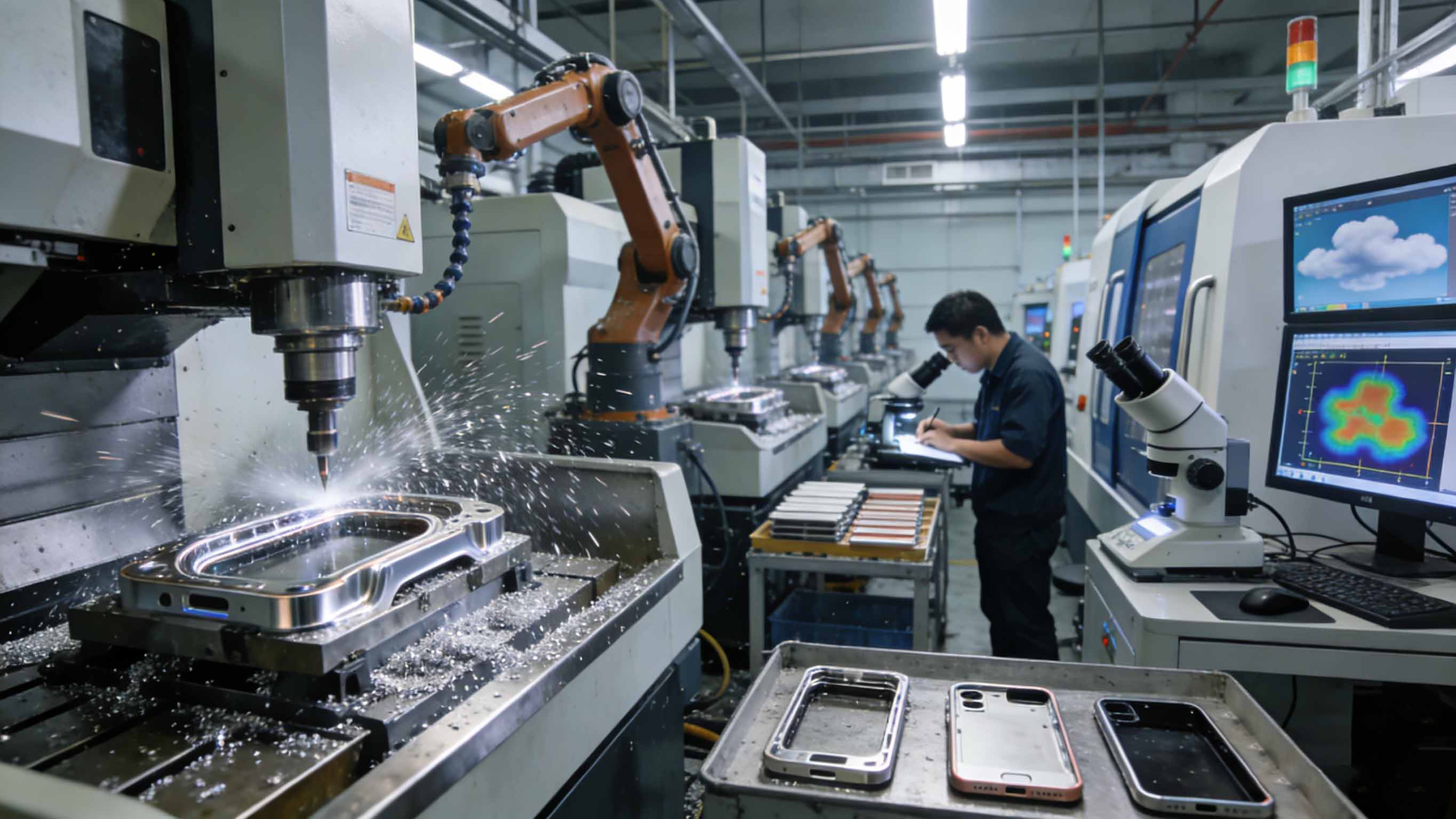

圖2：手機中框的大規模精密制造，依賴于高速鉆攻中心集群、五軸設備和全自動檢測線的協同
針對手機中框高產量、高精度的特點，需配置大批量高速鉆攻中心。這類機床具有快速移動、高速換刀、高剛性等特點，可實現24小時連續穩定生產，是產能的基礎保障。
對于中框側面復雜的弧度、漸消曲面，必須采用四軸或五軸聯動加工。五軸加工可實現一次裝夾完成多個復雜面的加工，避免多次裝夾帶來的接刀痕和位置誤差，是旗艦機型加工的關鍵。
手機中框加工需使用大量專用刀具：成型刀（用于天線槽）、倒角刀（用于高光邊）、微徑鉆頭（用于小孔）。完善的刀具壽命管理和在線監測系統，能有效防止因刀具磨損導致的批量不良。
為提高效率和一致性，從胚料裝載到半成品周轉，廣泛采用機械手自動上下料。關鍵工序后集成在線檢測，實時監控尺寸趨勢，實現過程控制的閉環。
輪廓度與尺寸鏈檢測： 使用高精度三坐標測量機，對中框的整體輪廓、關鍵孔位、壁厚進行全尺寸檢測。對于復雜曲面，使用藍光掃描生成全輪廓偏差云圖。
平整度與平面度： 中框與屏幕、后蓋的貼合面，需用激光平面度儀或氣動量儀嚴格檢測，確保后續粘接的可靠性。
粗糙度與外觀檢查： 表面粗糙度用粗糙度儀抽檢。高光邊、天線槽等關鍵外觀區域，需在顯微鏡下檢查有無毛刺、崩邊、刀紋。最終還需在特定燈光下由質檢員進行100%目視檢查。
功能試裝驗證： 定期抽取樣品進行按鍵、卡托、接口的實配測試，模擬真實裝配狀態，提前發現干涉或配合問題。
需求： 某品牌計劃在其新一代旗艦手機上采用TC4鈦合金中框，以追求輕量化和高端質感。要求在3個月內完成工藝驗證并實現穩定批量試產。
挑戰： 鈦合金材料導熱性差、加工硬化嚴重，首件加工時刀具損耗極大，且加工后變形嚴重，良率不足30%。
聚誠解決方案：
切削參數專項優化： 聯合刀具廠商，針對鈦合金特性開發專用刀具幾何和涂層。通過上百次切削試驗，找到“低轉速、大進給、小切深、充分冷卻”的較佳參數組合，將單件刀具成本降低40%。
應力控制與變形補償： 在粗加工后增加二次時效處理，并優化裝夾方式。通過采集加工變形數據，反向修改加工程序進行主動補償，最終將變形量控制在允許范圍內。
自動化產線改造： 為滿足批量試產需求，對原有產線進行自動化改造，增加機器人上下料和在線檢測工位，減少人為干預，保證一致性。
結果： 成功將鈦合金中框的良率從30%提升至85%以上，并按時交付了首批合格產品，助力客戶新一代旗艦手機如期發布，樹立了行業鈦合金加工的新標桿。
在消費電子精密結構件領域，聚誠精密專注于**從研發試制到大規模量產的全鏈條制造服務**。我們的核心價值在于：
新材料加工攻堅能力： 從7系鋁到鈦合金，我們擁有快速響應新材料加工挑戰的技術儲備和工程經驗。
大規模量產穩定性： 通過自動化產線、刀具管理系統和嚴格的SPC過程控制，保證數百萬件產品的高度一致性。
精密與效率的平衡： 在追求微米級精度的同時，不斷優化工藝和刀具路徑，提升效率、降低成本，為客戶創造競爭優勢。
全流程工程協同： 從DFM可制造性分析到量產爬坡，我們與客戶研發團隊緊密合作，加速新品上市周期。
我們深知，每一款旗艦手機的誕生，都離不開背后數以萬計精密中框的支撐。聚誠精密愿以我們在消費電子結構件領域的規模化、高精度制造能力，成為您產品創新道路上的堅實后盾。
手機中框的CNC加工，是消費電子精密制造領域的高端對決。它既是材料科學、機械工程與自動化技術的集大成者，也是成本、效率與品質極限的持續博弈。從一塊粗獷的鋁板，到一件集萬千精度于一身的精密構件，數十道CNC工序的每一次切削，都在定義著未來智能手機的強度、質感與體驗。選擇一家兼具工藝深度、規模制造能力和新材料攻堅經驗的合作伙伴，是在這個寸土寸金的方寸戰場上贏得先機的關鍵。
