智能眼鏡的每一次開合，都依賴于轉軸與鉸鏈這一對“微型關節”。它們不僅要承受數萬次的往復運動，還要在方寸之間實現精確的阻尼手感、穩定的支撐力度和長久的使用壽命。當鏡框厚度壓縮到1mm以內，轉軸直徑縮小到1mm級別，傳統的制造工藝已無法滿足要求——CNC精密加工成為必選的選擇。本文將深入解析智能眼鏡轉軸與鉸鏈的加工難點、材料選擇與精密制造方案。

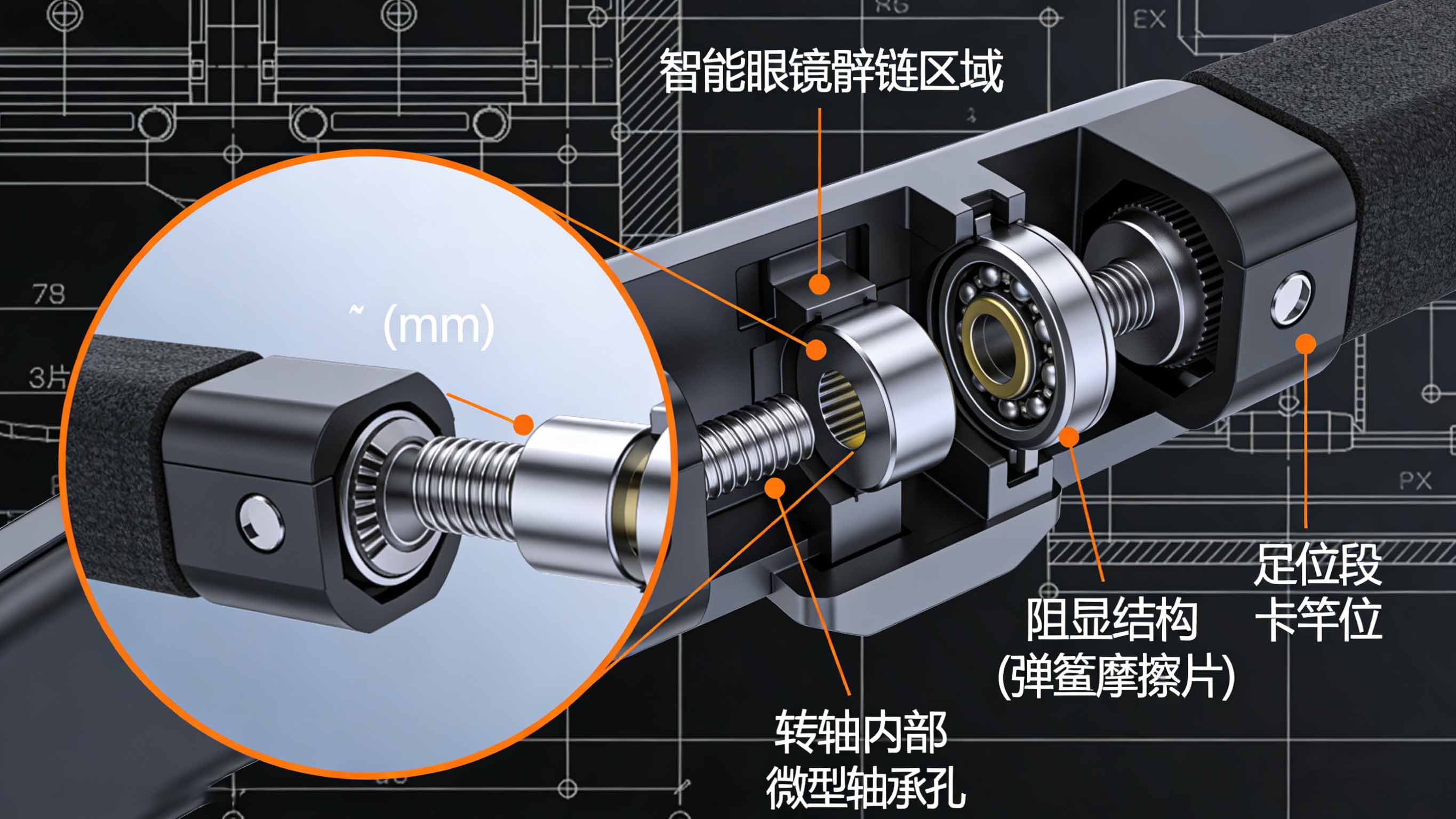

圖1：一副智能眼鏡的轉軸與鉸鏈，由多個直徑1-3mm的微型精密零件組成
轉軸是鉸鏈系統的核心，承擔著旋轉運動的主要載荷。它通常是一個直徑1-2mm、長度5-10mm的微型軸類零件，表面需達到鏡面級光潔度以減少摩擦。高端設計往往在轉軸上集成限位結構、卡簧槽或阻尼機構。
鉸鏈座固定在鏡框和鏡腿上，為轉軸提供支撐。其內部需加工出高精度的軸承孔（直徑公差±0.005mm），孔與轉軸的配合間隙直接影響開合的順暢度與晃動感。
為了實現“開合有度”的高端手感，現代智能眼鏡常在鉸鏈中集成阻尼結構——可能是彈簧片、摩擦墊片或特殊的凸輪結構。這些微型零件的尺寸公差通常在±0.01mm以內，加工難度極高。
轉軸與鉸鏈的材料選擇，需要在強度、耐磨性、加工性和親膚性之間找到平衡點。
優勢： 強度高、比重輕、耐腐蝕、無鎳過敏，是高端智能眼鏡的必選。
常用牌號： TC4（鈦鋁釩合金）用于轉軸，β鈦用于彈性結構。
加工挑戰： 導熱性差、加工硬化嚴重、刀具磨損快。
優勢： 強度高、耐磨性好、成本適中，拋光后可獲得鏡面效果。
常用牌號： 304、316L（醫用級）、420（熱處理后硬度高）。
應用： 中端眼鏡鉸鏈、對強度要求高的轉軸。
優勢： 優異的彈性和耐磨性，常用于阻尼彈簧片、摩擦墊片。
加工特點： 切削性能良好，但薄片加工易變形。
轉軸直徑公差通常在±0.005mm以內，軸承孔的圓度要求≤0.003mm。這種精度已接近常規測量儀器的檢測極限，對機床的精度保持性和熱穩定性提出極高要求。
轉軸與軸承孔的配合面需要極低的表面粗糙度（Ra≤0.2μm），以減少摩擦磨損。這要求采用精磨或拋光工藝，且加工過程中不能有任何振紋。
轉軸上常需加工卡簧槽（寬度0.3-0.5mm）、限位平面、潤滑油槽等微型特征。這些特征的加工需要使用極小直徑的刀具（最小可達0.2mm），對機床主軸精度和刀具技術是極大考驗。
智能眼鏡的開合壽命通常要求達到2-3萬次以上。這要求所有零件的尺寸配合必須精確，材料選擇必須合理，且不能有任何毛刺或應力集中點。

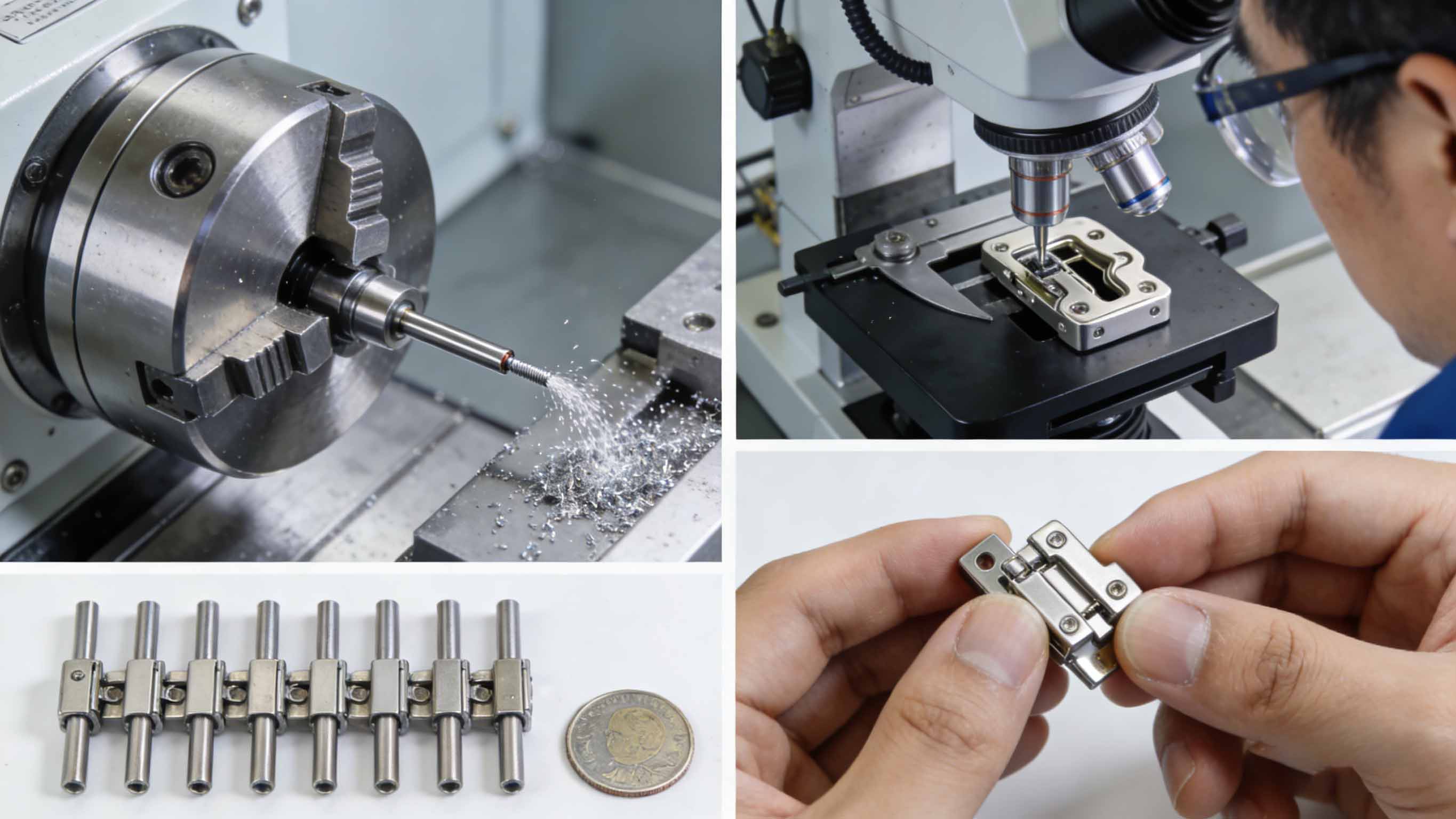

圖2：微型轉軸與鉸鏈的精密制造，依賴于高精度走心機、多軸加工與嚴格檢測的協同
對于直徑1-3mm的微型轉軸，高精度走心機是理想選擇。它可實現一次裝夾完成外圓、端面、槽、螺紋等所有特征加工，保證各部分的同軸度。配合導套支撐，可有效抑制細長軸的加工變形。
鉸鏈座往往具有復雜的空間結構和安裝面，需要多軸聯動加工才能一次完成。聚誠精密擁有先進的五軸加工中心，可應對鉸鏈座的復雜曲面和多角度特征，確保與鏡框、鏡腿的完美貼合。
加工卡簧槽、限位平面等微型特征，需使用直徑0.2-1.0mm的微型刀具。這要求機床具備30000-60000rpm的高轉速和<1μm的主軸跳動。同時，需要專用的CAM編程策略，避免刀具過載和振動。
對于需要極高表面光潔度的轉軸軸頸，可在CNC車削后增加精密無心磨削或拋光工序，將表面粗糙度降至Ra0.1μm以下，滿足長壽命低摩擦的要求。
全尺寸精密檢測： 使用高精度影像測量儀（放大50-200倍）對轉軸直徑、槽寬、孔位進行全檢。對于關鍵尺寸，采用氣動量儀實現微米級精度測量。
粗糙度檢測： 使用表面粗糙度儀對配合面進行抽檢，確保Ra值達標。
裝配測試： 對加工完成的轉軸與鉸鏈進行試裝配，使用扭力計測試開合扭矩，評估阻尼手感的一致性。對樣品進行壽命測試（2-3萬次開合），驗證耐磨性和疲勞強度。
外觀檢查： 在顯微鏡下檢查有無毛刺、劃傷、磕碰等缺陷，確保不影響裝配和使用。
需求： 某AR眼鏡品牌需要開發一款超薄折疊鉸鏈，要求鏡腿折疊后厚度<8mm，開合壽命3萬次，且需具備清晰的阻尼檔位感。轉軸材料為TC4鈦合金，鉸鏈座為6061鋁合金。
挑戰： 轉軸直徑僅1.2mm，長度8mm，長徑比>6，加工易彎曲；需在轉軸上加工兩個0.3mm寬的卡簧槽和一個限位平面；鉸鏈座內孔圓度要求≤0.003mm；需實現三檔阻尼定位。
聚誠解決方案：
可制造性協同優化： 參與設計評審，建議將一體式轉軸改為“轉軸+軸套”分體結構，降低加工難度，同時便于調整阻尼手感。
精密走心機加工： 采用高精度走心機，使用導套支撐，一次裝夾完成轉軸全部特征加工。針對鈦合金難加工特性，優化刀具幾何和切削參數，控制加工硬化。
五軸加工鉸鏈座： 使用五軸加工中心一次裝夾完成鉸鏈座的內孔、安裝面和阻尼結構加工，保證內孔圓度和位置精度。
阻尼結構裝配： 設計專用裝配工裝，將微型彈簧片和轉軸精密壓入鉸鏈座，測試調整開合扭矩至設計值。
全尺寸檢測與壽命測試： 使用影像儀全檢尺寸，扭力計測試扭矩，并對樣品進行3.5萬次壽命測試驗證可靠性。
結果： 成功交付的鉸鏈組件尺寸合格，開合扭矩穩定在2.5±0.3N·cm，3.5萬次壽命測試后無明顯磨損，助力客戶產品成功量產。
在智能眼鏡及可穿戴設備領域，聚誠精密專注于**微型精密轉軸與鉸鏈的研發試制、小批量及定制化加工**。我們的核心價值在于：
微型精密加工專長： 擅長直徑1-3mm微型轉軸的加工，掌握了細長軸防變形、微型槽銑削、微米級公差控制等核心技術。
多材料工藝積累： 從鈦合金、不銹鋼到鈹銅，建立了針對性的切削參數庫和刀具選型方案，應對不同材料的加工特性。
從零件到組件的能力： 不僅提供單個零件，還可完成轉軸與鉸鏈的精密裝配和阻尼調試，交付經過功能驗證的組件。
壽命驗證支持： 可配合客戶進行開合壽命測試，根據測試結果優化材料和工藝，確保產品長期可靠性。
我們深知，智能眼鏡的每一次開合，都是對轉軸與鉸鏈的一次考驗。聚誠精密愿以我們在微型精密關節領域的專業積累，成為您可穿戴設備開發道路上的可靠伙伴。
智能眼鏡轉軸與鉸鏈的CNC加工，是微型精密制造領域的典型代表。從直徑1mm鈦合金轉軸的微米級公差，到阻尼鉸鏈的數萬次開合壽命，每一處細節的完美實現，都關乎著用戶每一次佩戴的體驗與產品的品牌價值。隨著智能眼鏡向輕薄化、高端化發展，微型精密關節的制造能力將成為行業競爭的核心壁壘。
