現代汽車LED大燈不僅承擔照明功能，更是集成了智能遠近光、自適應彎道照明、矩陣式防眩目等高科技功能的復雜系統。在這套精密光學的背后，LED大燈支架扮演著“隱形骨架”的關鍵角色——它既要為LED芯片提供精確的安裝位置，又要承擔散熱、抗震、防水的多重使命。CNC精密加工，正是制造這一“方寸之間承載光與熱”部件的核心技術。本文將深入解析汽車LED大燈支架的加工難點、材料選擇與精密制造方案。

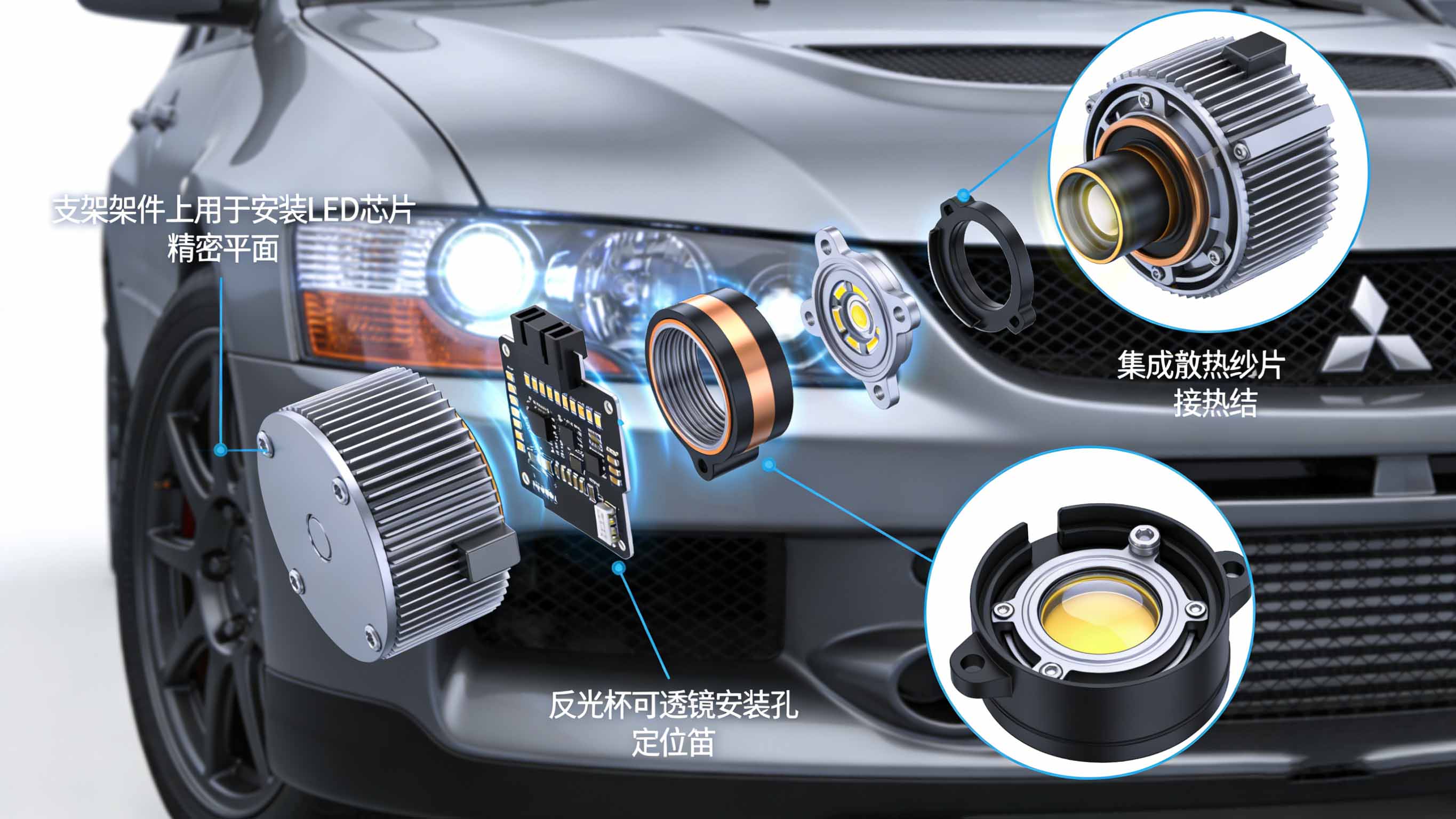

圖1：LED大燈支架是連接光源、光學與熱管理的核心結構件
支架是LED芯片、反光杯、透鏡等光學元件的安裝基座。它需要提供精確的定位基準，確保所有光學元件的相對位置誤差控制在微米級別，否則會導致光型偏移、照明效果下降。
LED芯片工作時會產生大量熱量，若不能及時導出，會嚴重影響芯片壽命和光效。支架往往集成散熱鰭片或導熱結構，將熱量快速傳遞至散熱器或燈殼。
支架還需與車燈殼體、調光電機、線束等部件連接，其安裝孔、定位柱、卡扣等特征的位置精度直接影響總成的裝配質量。
LED大燈支架的材料選擇，需要在導熱性、輕量化、加工性和成本之間找到平衡。
優勢： 導熱系數高（約150-200 W/m·K），比重輕（2.7g/cm³），加工性能優異。
常用牌號： 6061-T6（綜合性能好）、6063（適合復雜截面）、5052（耐蝕性好）。
應用： 絕大多數乘用車LED大燈支架。
優勢： 導熱系數極高（約300-400 W/m·K），適合高功率LED模組。
常用牌號： C1100（純銅）、C18150（鉻鋯銅）。
加工挑戰： 粘刀、成本高，常用于局部導熱嵌件。
類型： 導熱塑料、鋁基復合材料等。
特點： 可注塑成型復雜形狀，但導熱性能和長期穩定性仍需驗證。
為提高散熱效率，支架常設計有密集的散熱鰭片，厚度往往只有0.8-1.5mm，高度可達20-30mm。這種高深寬比的薄壁結構在銑削時極易產生振動和變形，甚至折斷。需要采用專用刀具和優化的切削參數。
LED芯片的安裝平面通常要求平面度≤0.02mm，表面粗糙度Ra≤0.8μm，以確保導熱界面材料（TIM）的均勻接觸。這對精加工工序提出了極高要求。
現代車燈造型越來越復雜，支架往往需要配合燈殼的曲面，具有復雜的空間角度和異形結構。這要求采用多軸加工才能一次完成，保證各特征的空間位置精度。
支架內部若有切屑殘留，可能導致LED短路或光學系統污染。因此，加工后的清潔度控制至關重要，往往需要超聲波清洗和顯微鏡檢查。

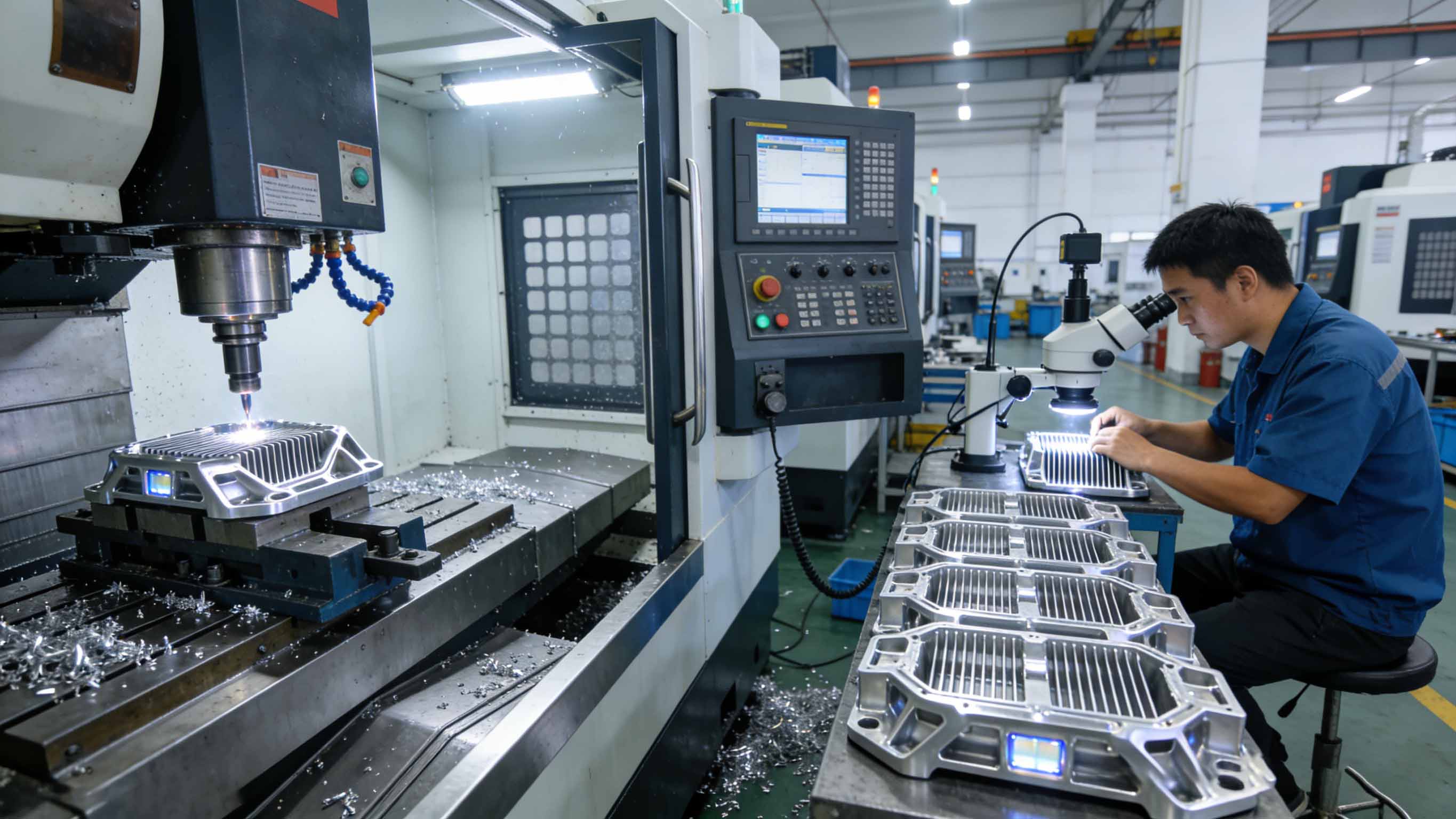

圖2：LED大燈支架的高品質制造，依賴于多軸加工、薄壁控制與精密檢測的協同
針對支架復雜的空間結構，采用四軸或五軸加工中心，一次裝夾完成多個面的加工，保證安裝孔、定位面、散熱鰭片之間的相對位置精度。這是實現復雜設計意圖的關鍵能力。
針對散熱鰭片的薄壁特性，采用專用玉米銑刀或波紋銑刀，配合高轉速、小切深、大進給的策略，分層多次加工。同時使用微量潤滑（MQL）冷卻，避免熱變形。
對于LED芯片安裝面，采用高精度面銑刀或飛刀盤，配合精加工余量控制和穩定的切削參數，達到要求的平面度和粗糙度。必要時增加磨削工序。
對關鍵尺寸（如安裝面高度、孔位）進行在機測量，實時補償刀具磨損。建立嚴格的刀具壽命管理，避免因刀具鈍化導致的表面質量下降。
全尺寸精密檢測： 使用高精度三坐標測量機對安裝面平面度、孔位位置度、散熱鰭片間距進行全檢或抽樣檢測。對于復雜曲面，采用藍光掃描與CAD模型比對。
表面粗糙度檢測： 使用表面粗糙度儀對LED安裝面進行抽檢，確保Ra值達標，保證導熱界面材料的接觸效果。
清潔度控制： 加工后進行超聲波清洗，并在顯微鏡下檢查關鍵區域（如安裝面、螺紋孔）有無切屑殘留。
裝配驗證： 對支架進行試裝配，檢查與LED模組、燈殼的配合情況，確保無干涉、安裝順暢。
需求： 某車燈廠商開發新一代矩陣式LED大燈，需要設計一款鋁合金支架，集成12個獨立LED芯片的安裝位，每個芯片可單獨控制。要求支架重量輕、散熱好，且所有芯片安裝面的高度差≤0.03mm，以保證光線一致性。
挑戰： 12個安裝面分布在復雜曲面上，位置精度要求極高；支架背面需集成密集散熱鰭片，薄壁易變形；設計緊湊，刀具可達性差。
聚誠解決方案：
DFM可制造性優化： 參與設計評審，建議將一體式支架拆分為“基板+散熱片”分體結構，降低加工難度，同時便于調整光路。
五軸聯動精密加工： 采用五軸加工中心，一次裝夾完成12個芯片安裝面的加工。通過優化刀具路徑，保證各安裝面的相對位置精度。
薄壁散熱片工藝： 對高深寬比散熱片采用分層多次銑削策略，使用專用玉米銑刀，配合微量潤滑冷卻，控制振動和變形。
在機測量與補償： 在精加工安裝面前，使用機床測頭測量毛坯實際位置，自動調整加工程序，補償鑄造誤差。
全尺寸檢測驗證： 使用三坐標測量機對所有安裝面高度進行全檢，提供詳細檢測報告。
結果： 交付的支架樣件所有安裝面高度差控制在0.02mm以內，散熱性能達標，順利通過光學測試和熱循環試驗，助力客戶產品成功量產。
這一案例充分體現了在專業的汽車配件加工體系中，精密制造能力如何支撐起車燈系統的光學性能與長期可靠性。
在汽車車燈及精密結構件領域，聚誠精密專注于**LED大燈支架的研發試制、小批量及定制化加工**。我們的核心價值在于：
散熱結構加工專長： 針對薄壁散熱鰭片、導熱平面等高要求特征，積累了從刀具選型到切削參數的完整工藝方案。
多軸精密加工能力： 擁有四軸、五軸加工中心，可應對支架復雜的空間結構和多角度特征，保證安裝面的位置精度。
從樣件到批量的能力： 既可快速響應研發樣件，也可通過工藝固化實現中小批量穩定生產。
光學級精度保障： 深刻理解支架精度對光型的影響，將光學要求轉化為可測量的制造精度指標，確保最終照明性能。
我們深知，每一束精確的光線背后，都離不開支架的精密支撐。聚誠精密愿以我們在車燈精密結構件領域的專業積累，成為您汽車照明系統開發道路上的可靠伙伴。
汽車LED大燈支架的CNC加工，是精密機械與光學、熱學深度融合的典型領域。從0.02mm的安裝面平面度，到高深寬比的散熱鰭片，每一處細節的完美實現，都關乎著夜間行車的安全與體驗。隨著智能車燈技術的持續演進，支架的設計將越來越復雜，精度要求將越來越高——而這正是精密制造的核心價值所在。
